Когда в доме много радиаторов и контуров тёплого пола, разводка «труба за трубой» превращается в путаницу, где один холодный радиатор невозможно отрегулировать, не затронув остальные. Решение — коллекторная (лучевая) разводка отопления: единый узел распределяет теплоноситель по отдельным веткам, и каждым контуром можно управлять независимо. Разберём, как устроен коллектор, какие у него плюсы и минусы, как его собрать и где купить коллектор отопления в Шымкенте и Алматы.
Что такое коллекторная разводка
Коллектор — это распределительная «гребёнка» с одним входом и несколькими выходами. К нему по отдельной паре труб (подача и обратка) подключается каждый радиатор или контур тёплого пола. В отличие от последовательной (тройниковой) схемы, где теплоноситель идёт по кругу от прибора к прибору, в лучевой системе каждая ветка получает воду напрямую от коллектора.
Такая разводка работает в связке с другим оборудованием системы отопления: радиаторами отопления, газовым котлом и циркуляционным насосом, который прокачивает теплоноситель по всем веткам.
Как работает коллекторный узел
Теплоноситель от котла поступает на подающую гребёнку коллектора, оттуда расходится по отдельным трубам к каждому прибору и возвращается на обратную гребёнку, замыкая круг. На каждом выходе стоит регулировочный или запорный клапан — так настраивается расход на конкретную ветку. Это позволяет одному радиатору работать на максимум, а другому — на минимум, не влияя на соседние.
В системах тёплого пола коллектор дополняют расходомерами и сервоприводами, а равномерный проток по всем петлям обеспечивает циркуляционный насос.
Плюсы коллекторной разводки
Главное преимущество — независимая регулировка каждого контура. Можно задать разную температуру в спальне, гостиной и ванной, отключить отопление в неиспользуемой комнате, сбалансировать дальние и ближние радиаторы. Трубы от коллектора идут скрыто в полу, без видимых стояков и тройников — это эстетично и удобно. А ещё на скрытой части разводки нет соединений, а значит, минимум мест возможной протечки.
Минусы и когда коллектор не нужен
За удобство приходится платить: труб расходуется больше (к каждому прибору — своя пара), нужен сам коллекторный шкаф и грамотный монтаж в стяжку пола. Поэтому лучевую схему закладывают на этапе строительства или капитального ремонта. Для небольшой квартиры с двумя-тремя радиаторами коллектор избыточен — там проще и дешевле тройниковая разводка.

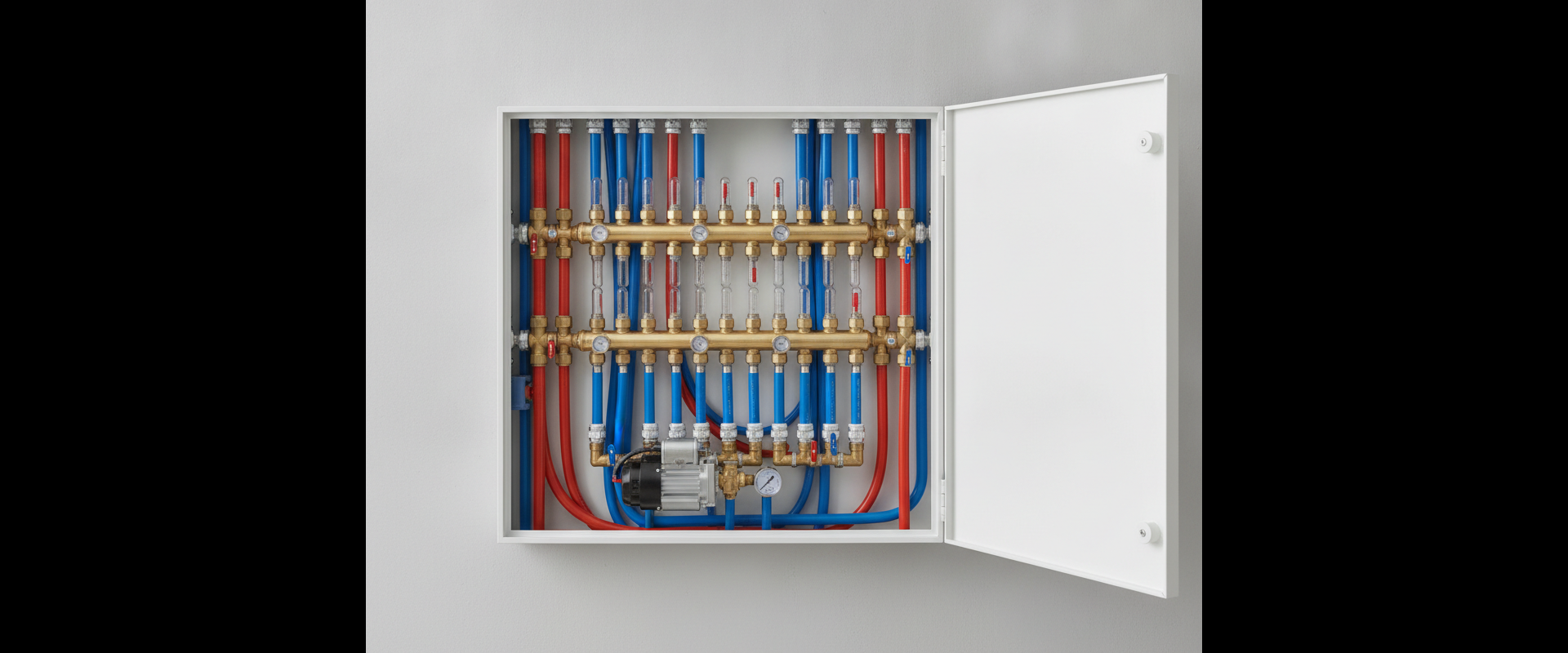

Из чего собирается коллекторный узел
| Элемент | Назначение |
|---|---|
| Гребёнка подачи/обратки | Распределяет теплоноситель по веткам |
| Запорные и регулировочные клапаны | Настройка расхода на каждый контур |
| Расходомеры (для тёплого пола) | Контроль и балансировка петель |
| Воздухоотводчик и сливной кран | Удаление воздуха и слив системы |
| Циркуляционный насос | Прокачка теплоносителя по всем веткам |
| Коллекторный шкаф | Защита и аккуратное размещение узла |
Коллектор для радиаторов и тёплого пола
Коллекторную разводку применяют и для радиаторного отопления, и для водяного тёплого пола, и для комбинированных систем. Для радиаторов важна независимая регулировка комнат, для тёплого пола — балансировка петель разной длины. Часто в одном доме коллектор обслуживает оба контура: радиаторы на верхних этажах и тёплый пол на первом. Подобрать радиаторы под такую систему поможет наш разбор — какие радиаторы отопления лучше.
Подбор по числу контуров
Коллекторы выпускают на разное число выходов — от 2 до 12 и более. Считают по количеству приборов и петель: один радиатор или одна петля тёплого пола = один выход. Лучше брать узел с небольшим запасом выходов на будущее расширение. Производительность котла и насоса должна покрывать суммарный расход всех веток — если планируете большую систему, сверьтесь с материалом о том, как выбрать газовый котёл нужной мощности.
Коллекторы отопления в Шымкенте
В Шымкенте SF Company держит коллекторы и комплектующие на складе, поэтому популярные конфигурации доступны без ожидания. Поможем рассчитать число выходов под ваш проект, подобрать клапаны, расходомеры и шкаф, организуем доставку по городу и районам — Каратау, Аль-Фараби, Енбекшинский, Абайский.
Коллекторы отопления в Алматы
В Алматы коллекторное оборудование доступно с доставкой по городу и области. Наши специалисты подскажут оптимальную схему разводки под планировку дома, помогут с подбором узла и сопутствующих компонентов — насоса, фитингов, запорной арматуры.
Гарантия и сервис SF Company
Мы поставляем коллекторы и комплектующие проверенных производителей с гарантией. Поможем собрать узел целиком — гребёнка, клапаны, насос, шкаф — в совместимый комплект, проконсультируем по монтажу и балансировке. Покупка всей системы в одном месте избавляет от проблем совместимости.
Доставка по Казахстану
Отправляем коллекторное оборудование по всему Казахстану — Шымкент, Алматы, Астана, Тараз, Туркестан, Кызылорда и другие города. Сроки и стоимость доставки в вашу область уточняйте у менеджеров SF Company.
Часто задаваемые вопросы
Чем коллекторная разводка лучше тройниковой?
Коллектор позволяет регулировать каждый радиатор или контур тёплого пола независимо, скрывать трубы в полу без видимых стояков и минимизировать число соединений. Тройниковая схема проще и дешевле, но не даёт точной покомнатной регулировки.
Можно ли поставить коллектор в готовой квартире?
Технически да, но это требует вскрытия пола для прокладки труб к каждому прибору. Поэтому лучевую разводку обычно закладывают при строительстве или капитальном ремонте, а не в уже отделанном жилье.
Сколько выходов должно быть у коллектора?
По числу приборов и петель: один радиатор или одна петля тёплого пола — один выход. Берите узел с запасом в один-два выхода на случай будущего расширения системы.
Нужен ли отдельный насос для коллектора?
Да, для равномерного протока по всем веткам нужен циркуляционный насос подходящей производительности. Иногда хватает насоса, встроенного в котёл, но для разветвлённой системы ставят отдельный.
Подходит ли коллектор для тёплого пола?
Да, для тёплого пола коллектор дополняют расходомерами и сервоприводами, которые балансируют петли разной длины и поддерживают заданную температуру в каждой зоне.
Из чего состоит коллекторный узел?
Из подающей и обратной гребёнок, запорно-регулировочных клапанов, воздухоотводчика, сливного крана, циркуляционного насоса и коллекторного шкафа. Для тёплого пола добавляют расходомеры и сервоприводы.
